すべての製品
-
Federer犠牲的なマグネシウムの陽極の信頼できる質。 -
アリス私達の陰極防食の必要性にうってつけ。
コンタクトパーソン :
Harry Guo
電話番号 :
0086-18739207695
Mg Mnは給湯装置0.8インチ マグネシウムの陽極棒の突き出た
| 起源の場所 | 中国 |
|---|---|
| 証明 | USA: G97，ASTM |
| 最小注文数量 | 1000kgs |
| 価格 | Negotiable |
| パッケージの詳細 | 顧客の要求のパレット パッキング、または |
| 受渡し時間 | 沈殿物を受け取った後30日 |
| 支払条件 | 50%の沈殿物、前に50%のバランス港に渡すため |
| 供給の能力 | 1ヶ月あたりの500のmts |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| キーワード | 突き出されたマグネシウムの陽極 | 形 | 棒 |
|---|---|---|---|
| 材料 | マグネシウムの合金 | プロダクト技術 | 突き出されたマグネシウムの陽極 |
| 使用法 | Anti-corrosion | サンプル | 利用できる |
| 適用 | 陰極防食、給湯装置 | 表面 | 滑らか |
| ハイライト | Mg Mnは陽極マグネシウムの突き出た,突き出されたマグネシウムの陽極0.8インチ,陽極棒の給湯装置0.8インチ |
||
製品の説明
陰極防食のための安全で、有効な突き出されたマグネシウムの陽極
導入:
犠牲的な陽極は現在の陰極防食システムの主要なコンポーネントである。これらのブロック、棒、版または突き出されたストリップは保護を要求する構造合金より低電圧の活動の金属の合金から成っている。すなわち、第一次金属の分解を促進する電子供給は「犠牲的な」金属によって転換するか、または消費される。
特徴:
突き出されたマグネシウムの合金の陽極棒は連続的な引く工程を採用する。プロダクトの表面は、気孔およびスラグ巻込みなしで、滑らか潜在性1.48Vより大きいである、効率は55%より大きく、棒収穫は98%ある。
化学成分%:
| 合金 | Al | Mn |
Zn （最高） |
カリフォルニア （最高） |
Si （最高） |
CU （最高） |
NI （最高） |
Fe （最高） |
他の小鬼 | |
| それぞれ | 合計 | |||||||||
| AZ31B | 2.5-3.5 | 0.2-1.0 | 0.6-1.4 | 0.04 | 0.10 | 0.01 | 0.001 | 0.005 | --- | 0.30 |
| Mg Mn | 0.01max | 0.5-1.3 | --- | --- | --- | 0.02 | 0.001 | 0.03 | 0.05 | 0.30 |
突き出された棒の陽極サイズの指定:
|
直径 （インチ） |
中心の奇人 （インチ） |
棒径 （インチ） |
直線性 （inch/2 ftの長さ） |
重量 （1bs/inch） |
| マグネシウムは棒突き出た | ||||
| 0.675-0.020 | 0.050 | 0.135 | 0.060 | 0.025 |
| 0.750-0.020 | 1/16 | 0.135 | 0.040 | 0.031 |
| 0.800-0.020 | 1/16 | 0.135 | 0.040 | 0.035 |
| 0.840-0.020 | 1/16 | 0.135 | 0.040 | 0.038 |
| 0.900-0.020 | 1/16 | 0.135 | 0.040 | 0.043 |
| 1.050-0.020 | 1/16 | 0.135 | 0.040 | 0.057 |
| 1.315-0.020 | 1/16 | 0.135 | 0.040 | 0.089 |
工程:
1. 投げる装置
強力な抵抗炉の使用は自動温度調整を実現でき装置の伸張の効率は非常に改善される。
2. 溶けることおよび注ぐプロセス
原料:合金の構成の条件に従って、マスター合金の要求された量、マグネシウムのインゴット、亜鉛インゴット、アルミニウム インゴット、棒鋸で挽く頭部および他の戻る材料は総充満の10%を超過するべきではない。
与え、製錬:規則に従ってるつぼを点検しなさい。条件を、抵抗炉の力は満たした後400~500℃に、るつぼを予備加熱し、均等にるつぼの底そして内部の壁の粉RJ-2の変化の層を振りかける。それから充満は上の150°Cに順に加えられる予備加熱した。充満の付加は充満間のギャップを狭くすることできるだけ密に置かれるべきである。それから次第に温度を増加するため。総充満の1%が溶けるとき、炉の温度はメタモルフィズムの処置のために730 °Cに合わせられ、サンプルはひびの点検のために取られる。
低圧のoxygen-free注ぐプロセスの採用へのキーは注ぐ速度の調整そして同時性であり、速度および冷水の容積を伸ばす。さもなければ、そこに伸張の棒のundercastingそして破損。
3. 点検および鋸引き
引き分け棒プロダクトが鋸で挽くゲートおよび出現の点検を渡した後、必要な熱処理は熱処理の炉で遂行され、それから第2鋸引きはユーザーによって必要な長さに従って行われる。

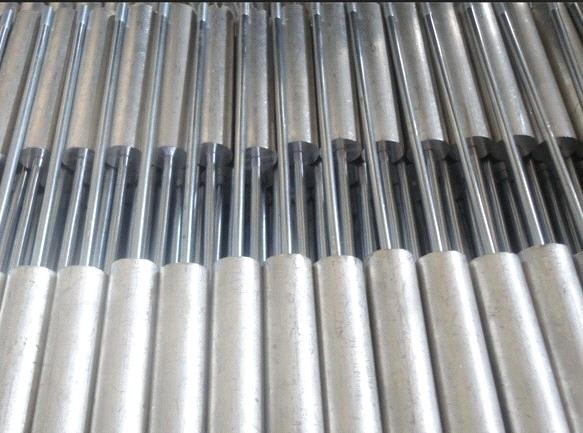

写真:
